Para que te familiarices
con algunas opciones del
programa, te proponemos que traces el esquema del
diodo led de la página 2.
Para hacerlo
más fácil, debes descargar esta carpeta comprimida:
ejerciciosdia. Extrae los archivos que contiene y abre ejer1.dia.
Si todavía
no tienes abierto DIA entra en la carpeta ejerciciosdia y haz clic
sobre ejer1.dia para abrirlo.

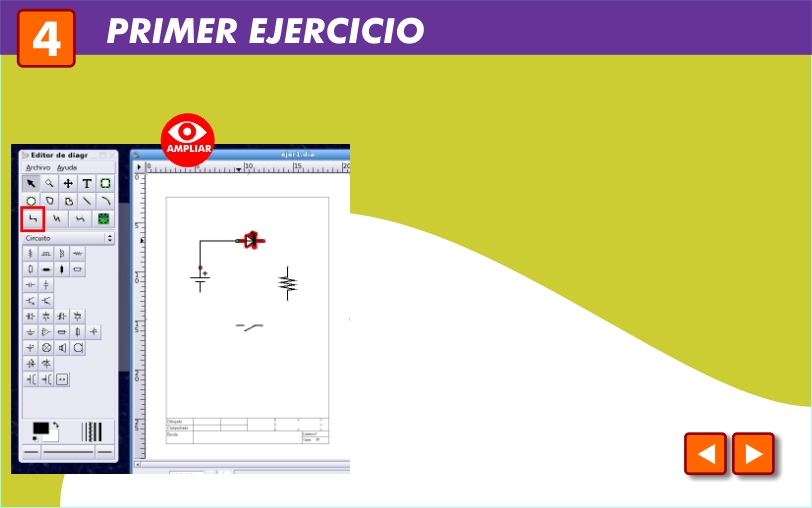

En la hoja
de dibujo tienes todos los elementos que
vas a necesitar: arrástralos a su posición y únelos con
cable.
Para mover
un símbolo debes hacer clic con el
ratón sobre él, arrastrarlo y soltarlo en su nueva
posición.
Para dibujar
los cables haz clic en el icono 'Línea
en Zig-zag' que permite trazar líneas
ortogonales -perpendiculares entre sí.
